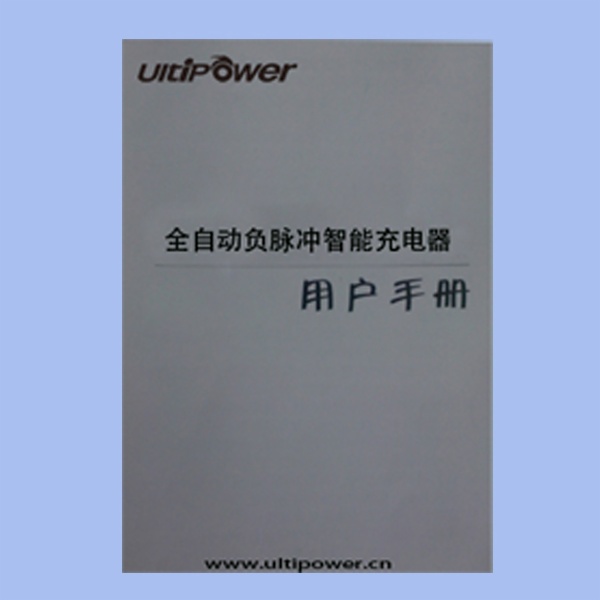

UBC系列智能充電器　

                                                               用戶手冊

 本手冊包括以下幾個方面的說明：（１）顯示值與實際值差異的說明（2）產品功能說明（3）產品使用說明（４）安全警告（５）質量保證期限（６）免責事項聲明（７）常見問題維修（８）技術參數

產品概述：

（1）本型號充電器適用于鉛酸蓄電池（包括免維護電池和水電池），對其他類型的電池不適用。

（2）本充電器采用開關電源與嵌入式軟件的新技術，通過軟件控制自動對蓄電池電壓等數據進行采集，實時控制并顯示充電的電流、電壓的8個階段充電過程。

（3）屬智能型充電器，可以分別適配不同電池的充電曲線，和對同一電池不同的容量狀態，自動選擇最適用的充電方式，從而保證不對蓄電池造成欠充、過充。

（4）(負)脈沖的專有技術可以最大限度地延長蓄電池的使用壽命。

（5）在充電過程中顯示電流、電壓。

（6）使用安全、性能穩定。

一、顯示值與實際值差異的說明

（1）顯示的字母含義：Ｕ――表示輸出電壓，Ａ――表示輸出電流，

顯示功能是根據專業用戶的要求而設計的，界面友好，給用戶一個直觀的提示。

（2）電流、電壓如在電池的端柱上測量，所得到的數值，與顯示值不是100%吻合，這是由于輸出線的長度導致有線壓降的存在，從而影響電壓顯示的精度，以及單片機采樣滯后從而影響電流的精度，但絲毫不影響充電效果，（與沒有顯示的充電器是同樣的道理，有無顯示與充電效果好壞沒有直接的聯系。）

二、產品功能說明

（1）具多種保護功能：

A.電池反接保護――正負極接反了不會燒壞充電器和電池。

B.輸出短路保護――發生短路時切斷充電回路保護充電器和電池。

C．過壓保護――充電器的瞬間電壓高于設定最高值時，可自動限住其電壓以保護充電器，維護其穩定性。

D．過流保護――充電器的瞬間電流高于設定最高值時，可自動限住其電流以保護充電器，維護其穩定性。

E．過溫保護――充電器工作溫度高于75℃，風扇會加速，以降低充電器的溫度以保護充電器，維護其穩定性。

F.具診斷功能――如電池因長期不用、或過于老舊電壓低于8V（相對于12V電池，其他伏數的電池按此比例）以下時，顯示故障代碼E5以提示電池不適宜充電，（換言之，充電器起動電壓為8V）

 如需繼續充電請用電線再串聯一節電池以抬高其起動電壓（或者客戶提出特別要求――降低啟動電壓，需定制），則可以繼續充電。

（2）負脈沖（應客戶要求另行加裝）――有除硫、消除極化功能，可提高蓄電池電流接受能力、延長電池壽命。

（3）充電結束后，可自動停止充電無須人工干預拔掉插頭，隨著蓄電池的自然放電導致電壓下降至12.5V（相對于12V電池）以下時，充電器會自動重啟充電，保證電池維持在一定電壓上隨時待用。此功能需充電器一直接著電源，會有一定的電能損耗和機器損耗，如果不需要，可以拔掉充電器插頭。

（4）開機便顯示充電器的規格型號：

A、顯示屏上顯示“2415”表示是24V15A的充電器；

B、顯示屏上顯示“4830”表示是48V30A的充電器。以此類推（見圖1）

                                 圖1

因此，不會因充電器的標簽脫落、或外型相似誤用充電器（防止以大充小，比如：用12V30A的充電器去充小容量電池，若該電池只適用12V8A充電器的電池，從而導致將電池充壞的現象發生。

（5）溫度補償功能（應客戶要求另行加裝）：用戶的使用環境溫度畸高（50℃以上）或畸低（－20℃以下）的狀態下，充電器可增加溫度補償功能，即根據環境溫度不同，自動調節充電模式，以確保充電器在極端溫度條件下自動調節充電參數進行充電。這可以保證不因溫度太低而使電池充不飽，也不會因溫度太高將充電器充鼓。

（6）能耗低，比三段式充電器省電10%－30%不等

 三、產品使用說明

（一）接上電池階段：

將充電器接、插頭與電池首先相連接，然后再將電源插頭與電源相連接。

 在連接過程中如果出現以下顯示，則表示：

• “00Ｕ”則表示：“開路”――即未接上電池，或與電池連接不良，無法充電。此時應調節兩端連接點到連好。（見圖2）
• 出現“Ｅ－”則表示：“反接”，即充電器的兩個接頭與電池的正、負極接反了，需將兩極調整過來。（見圖3）
• 出現“Ｅ1”則表示：“短路”――即輸出線路短路，線路有問題，應檢查線，及時更換或修好線路。（見圖4）
• 出現“Ｅ5”（見圖5）則表示電池有問題：

A.電池有問題――當充電器接上電池時，因“電池電壓過低”――即電池本身電壓低于8V充電器不能正常充電，如需充電，則需用電線串聯另一只電池以抬高起始電壓即可

 B.電池有問題――或者當充電器一接上電池時,因電池電壓虛高(高于12V)充電器不能正常充電.

C.電池有問題――或者就是在TEST檢測的3分鐘階段或者電池剛充電池電壓在短時間（5分鐘左右）很快回落低于12V（單只電池）。

（二）充電階段（共8個階段）

（1）預充階段――本階段用小電流充，讓電壓抬高。

因?yàn)殚_始充電時，電池較空，電流接收能力弱，直接用大電流充，容易將電池的極板充壞，目的是保護電池。

此階段顯示屏上的電流值、電壓值變化大，無需人工判斷和干預

（2）涓充階段――本階段用比預充階段再大一點的電流充，因?yàn)榇藭r(shí)電壓雖已抬高，但仍不足夠的高，對電流的吸收能力還是較弱，為防止充壞電池極板，仍用稍大一點的電流充，其實是預充階段的延續，目的是保護電池。

此階段顯示屏上的電流值、電壓值變化較大，無需人工判斷和干預

（3）主充階段――本階段電壓已抬高，電池吸收電流的能力很強，可用大電流正常充電。

此階段顯示屏上的電流值、電壓值較穩定、變化較小，無需人工判斷和干預

（4）次充階段――本階段是在主充階段結束后，電池容量相對飽和達80%左右，電池已處于析氣階段（電池液外泄），再維持大電流會加大析氣量將電池充壞，所以將電流降下來，用較小的電流繼續充，目的是保護電池。

此階段顯示屏上的電流值變化較小、電壓值變化較小，無需人工判斷和干預

（5）高恒壓階段――本階段充電是在技術上的必需階段，目的是在高恒壓不變的情況下，電流變小，再讓電池進一步充分吸收電流，使得充電總量達電池容量的1.2倍，才能確保電池充滿。

此階段顯示屏上的電流值持續變小、電壓值恒定，無需人工判斷和干預

（6）TEST階段，又稱電池故障診斷階段――本階段3分鐘時間，就是讓電池在充完電之后靜止3分鐘，等待電池的自身變化：（見圖6）

有的電池太過老舊、極板極化或隔板穿孔等，在3分鐘內電壓很快滑落到12V以下，即剛充好又沒電了，此時顯示E5，表示該電池不可使用，可將電池拔下，無需繼續充電。

如沒有這種情況出現，說明電池是好的，充電會直接轉入下一個階段。也不會顯示E5

（7）浮充階段――本階段其實電池已充滿電了，只是從高要求角度，對欠充的（欠充是相對電池1.2倍而言的，不是指電池本身100%容量）2%－3%充電量再慢慢地進行補充電。用戶如果不急于使用電池，就繼續充；如果急于用電池就可以撥下來使用了。

本階段顯示為倒計時階段――離充電結束的時點倒計時共60分鐘。

此階段開始顯示屏上顯示H60，每過一分鐘顯示就少一分鐘，即H60過一分鐘顯示H59、再過一分鐘顯示H58……如此變化。

（8）END階段――本階段電池已經充滿，電池完全可以拔下使用。有時風扇沒有完全停止，是由于一定的慣性或開啟了電池維護階段，維持未拔的電池正常的電壓，（如低于12.5V則自動補充）。此功能需耗電。

(三)充電完成階段：

（1）急于使用電池的用戶見到“H＊＊”字樣時（見圖7）可以拔下來使用。

（2）不急于使用電池的用戶見到“END”字樣時（見圖8）可以拔下來使用。

拔下插頭（不需拔則可以不拔），首先拔下交流電源插頭，然后再將電池端連接線斷開，順序不可以顛倒，以確保安全。

 圖6    圖7    圖8

四、安全警告

１、在使用前請認真閱讀本手冊，并注意蓄電池的安全標識和注意事項。

2、本充電器正常是單獨使用，如需與其他機器、設備、儀表聯體使用、嵌入式使用，需之前與我方聯系給出方案方可，否則會有靜電、磁場、漏電等損壞或干擾其他機器、設備、儀表的使用。

3、請?jiān)谑覂?nèi)使用，不要在雨、雪、灰塵的環境下進行充電，容易造成漏電。

4、連接或斷開電池前，確保斷開電源供應。

5、充電時必須周圍通風無雜物，以防充電器發熱而燒壞及火災事故發生。

五、質量保證期限

購買之日起，12個月內非人為造成的故障或并非違反上述安全警告造成的故障享受免費保修服務

六、免責聲明

本產品是電子產品，外殼起保護產品內部電子元器件的作用，內部比較脆弱，同時元器件怕水、怕熱、怕粉塵。

因此特別說明：如出現以下情況，不在免費保修范圍之列：

１、人為不慎造成碰撞、跌落造成元器件損壞。

２、水濺入殼內、水淹、雨淋造成元器件損壞。

３、在太陽下暴曬（超過40度）中使用，造成元器件損壞。

４、灰塵太大積淀造成元器件損壞。

5、外觀、易損件（風扇、保險絲、安德森插頭、夾子）的損壞

6、購機后因不可抗力（水災、火災、雷擊和地震等）所造成損壞。

本公司保留對上述免責條款的修改權和解釋權

七、常見問題維修

１、接上電池后，如不能正常充電，仔細檢查插頭接觸是否良好，進行調整。

２、風扇停轉，必須換新的風扇。

３、充電器突然不工作，打開保險絲蓋檢查，如果保險絲熔斷，則換上新保險絲。

４、電源線、輸出線損壞可更換新線。

八、充電器主要技術參數
